KLASIFIKASI BEKALAN KUASA FREKUENSI TINGGI PEPEJAL

Seperti frekuensi tinggi tiub vakum, walaupun prinsip asasnya adalah serupa. frekuensi tinggi keadaan pepejal juga boleh dikelaskan kepada pelbagai jenis mengikut keperluan berbeza seperti penggunaan, komponen, kuasa dan kekerapan.

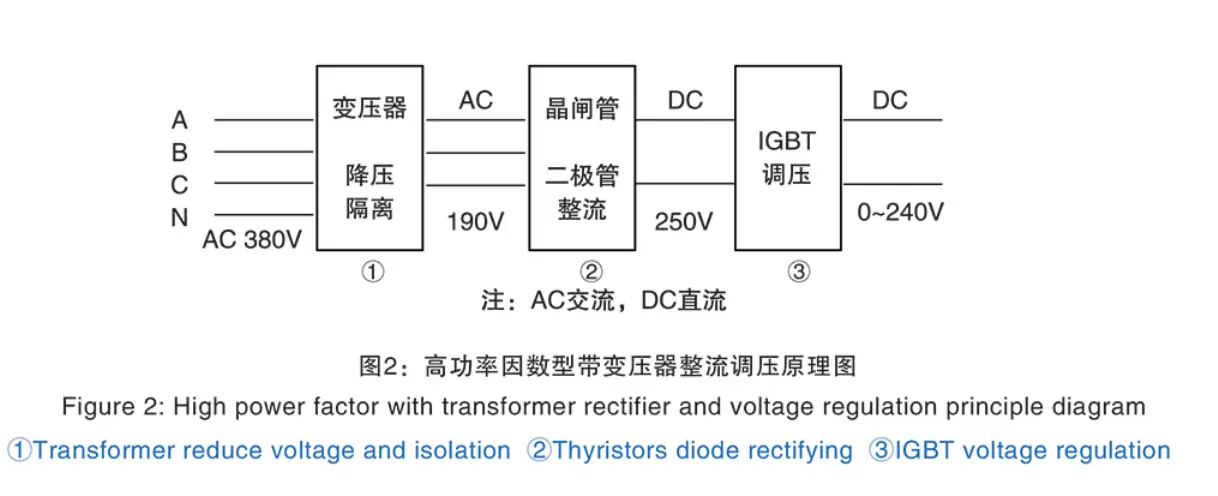

1. Dikelaskan dengan membetulkan peraturan voltan: Thyristors(SCR) boleh digunakan untuk melengkapkan pembetulan serentak dan peraturan voltan, atau mula-mula menggunakan diod atau thyristor membetulkan dan kemudian menggunakan voltan kawal IGBT. Gunakan IGBT regulate voltan adalah untuk menambah baik faktor peralatan.boleh menjimatkan elektrik dan meningkatkan lagi kualiti kimpalan.

2. Mengikut terminal input mempunyai pengubah atau tidak boleh mengklasifikasikan dua jenis, jika hadapan tiada pengubah maka biasanya bahagian frekuensi tinggi selepas belakang akan menambah pengubah frekuensi tinggi untuk merealisasikan pengasingan antara induktor dan grid. Jika mempunyai peralatan pengubah input maka akan membahagikan pengubah terendam minyak luaran dan pengubah kering.

3. Mengikut komponen yang digunakan dalam jambatan penyongsang, terdapat MOS voltan rendah (transistor kesan medan), MOS voltan tinggi, IGBT (Transistor Bipolar Gerbang berpenebat) dan sebagainya. Sama ada MOS voltan tinggi atau Voltan Rendah, komponen SIC-MOS jenis baharu boleh sebaliknya. IGBT juga mempunyai kelebihan voltan rendah dan lain-lain MOS tinggi dan rendah. voltan, frekuensi pensuisan pantas dan lain-lain.Ia adalah komponen alternatif semasa bagi komponen MOS biasa, juga boleh menggantikan IGBT untuk menjadi pilihan pertama untuk peralatan frekuensi rendah.Komponen Sic boleh digunakan dalam semua siri produk syarikat kami.dan selepas banyak pengesahan di tapak.pelanggan boleh memilih dengan yakin.

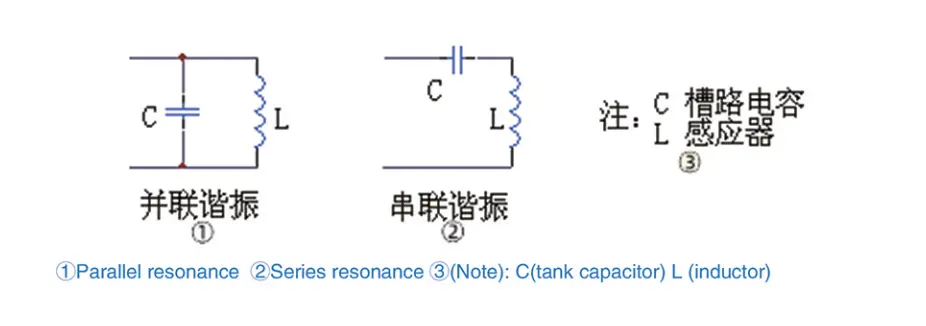

4. Mengikut sambungan berbeza litar tangki resonan, ia dibahagikan kepada dua jenis: siri dan selari, seperti yang ditunjukkan dalam berikut:

5. Mengikut kaedah pemasangan, terdapat dua jenis: pengimpal yang dipisahkan dan pengimpal padat. Pengimpal yang dipisahkan bermaksud penerus dan penyongsang membuat dua kabinet secara berasingan. Pengimpal padat bermaksud kabinet penerus dan kabinet penyongsang membuat kabinet semua-dalam-satu.Kedua-dua siri dan selari mempunyai pengimpal yang dipisahkan dan pengimpal padat.Secara amnya peralatan berkuasa rendah memilih pengimpal padat dan peralatan kuasa besar memilih pengimpal yang dipisahkan.

6. dalam pasaran semasa, resonans siri biasanya menggunakan MOS atau IGBT voltan tinggi, dan resonans selari menggunakan MOS voltan rendah. Tiada pengubah injak turun masukan untuk resonans siri tetapi pengubah frekuensi tinggi perlu diletakkan selepas jambatan penyongsang belakang. Untuk frekuensi tinggi selari ada yang memerlukan pengubah injak turun input dan ada yang memerlukan pengubah frekuensi tinggi selepas membetulkan peraturan voltan.

Semua jenis sumber kuasa frekuensi tinggi mempunyai ciri tersendiri, peralatan syarikat kami berikut akan mempunyai penerangan terperinci.
