Prinsip Kerja Frekuensi Tinggi Keadaan Pepejal

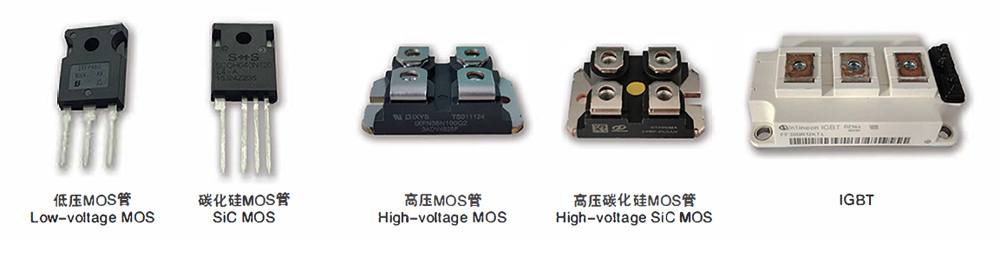

Apa yang dipanggil "frekuensi tinggi keadaan pepejal" adalah kerana ia menggunakan transistor (transistor kesan medan MOS atau IGBT) sebagai komponen penyongsang utama. Tidak seperti tiub vakum berongga (dalaman penuh dengan gas mulia, jadi boleh dipanggil "bergas"), transistor adalah pepejal.

Frekuensi tinggi keadaan pepejal ialah produk frekuensi tinggi tiub vakum yang dikemas kini, dan litar utamanya adalah serupa dengan frekuensi sederhana thyristor, tetapi berbeza daripada frekuensi tinggi tiub vakum. Prinsip asasnya adalah seperti berikut:

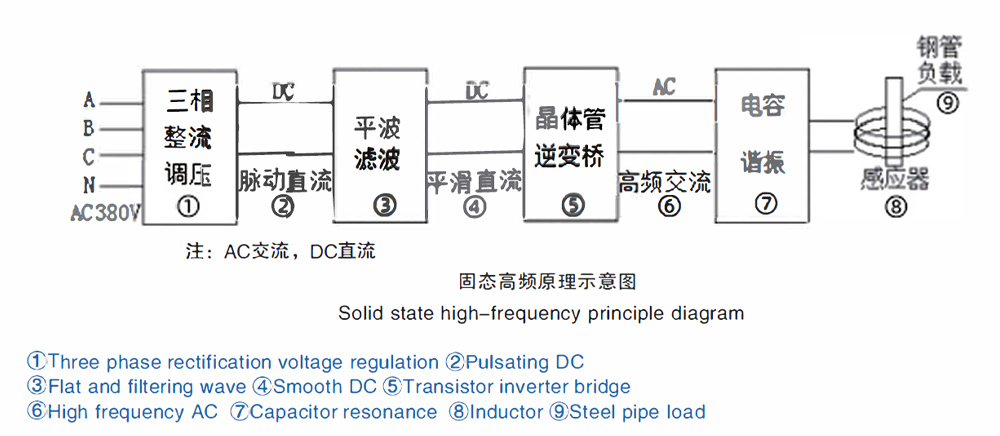

AC tiga fasa biasa (380V dan frekuensi 50HZ di China) ditukar kepada voltan boleh laras berdenyut DC melalui litar pembetulan (SCR atau diod dan IGBT), DC ini ditapis atau gelombang rata menjadi melicinkan DC, dan kemudian masuk ke jambatan penyongsang (menggunakan transistor kuasa besar MOSFET atau IGBT) untuk menjadi arus frekuensi tinggi. Arus frekuensi tinggi ini dibekalkan kepada resonans beban litar tangki boleh digunakan untuk pemanasan logam.Unit kuasa jambatan penyongsang mengamalkan struktur modular.setiap modul kuasa pasangan adalah sama.tetapi bilangan modul kuasa yang digunakan berbeza-beza bergantung pada kuasa peralatan.Sama ada peralatan itu besar atau kecil, strukturnya pada asasnya sama.Litar tangki resonansi adalah dalam bentuk siri atau voltan tinggi dan tiada pengubah.

Berbanding dengan tiub vakum frekuensi tinggi, kelebihan peralatan frekuensi tinggi keadaan pepejal seperti berikut:

1. Kualiti kimpalan yang baik: perbandingan menunjukkan bahawa paip keluli yang dikimpal oleh peralatan frekuensi tinggi keadaan pepejal mempunyai lebar dan haba yang dikimpal seragam, dan lebih sedikit burr dalaman dan luaran

2. Penjimatan tenaga: ujian menunjukkan bahawa spesifikasi yang sama pengimpal ini boleh menjimatkan lebih daripada 25% elektrik berbanding peralatan tiub vakum

3.Penjimatan air:disebabkan kehilangan diri yang kecil.tidak memerlukan terlalu banyak air penyejuk.jadi ia menggunakan lebih daripada 50% kurang air daripada peralatan tiub vakum dengan spesifikasi yang sama

4. Saiz kecil dan ringan: disebabkan saiz komponen utama (MOSFET) yang kecil dan juga tiada pengubah kimpalan. pengawal selia filamen. gegelung yang sepadan. litar pintu. dan lain-lain. Jadi isipadu keseluruhan adalah lebih daripada 50°/4。 lebih kecil daripada peralatan tiub vakum dengan spesifikasi yang sama

5. Mudah dikendalikan: tiada voltan, voltan puncak tidak melebihi beberapa ratus volt, jadi tidak akan menyebabkan kecederaan diri
