Pengenalan Peralatan Frekuensi Tinggi Tiub Vakum Awal

20 tahun yang lalu, sumber kuasa frekuensi tinggi (biasanya dikenali sebagai "relau frekuensi tinggi") yang digunakan untuk paip kimpalan dan rawatan haba di China adalah terutamanya peralatan dengan tiub elektronik (juga dikenali sebagai "tiub vakum") sebagai komponen penyongsang utama. Prinsip asas ditunjukkan dalam rajah berikut:

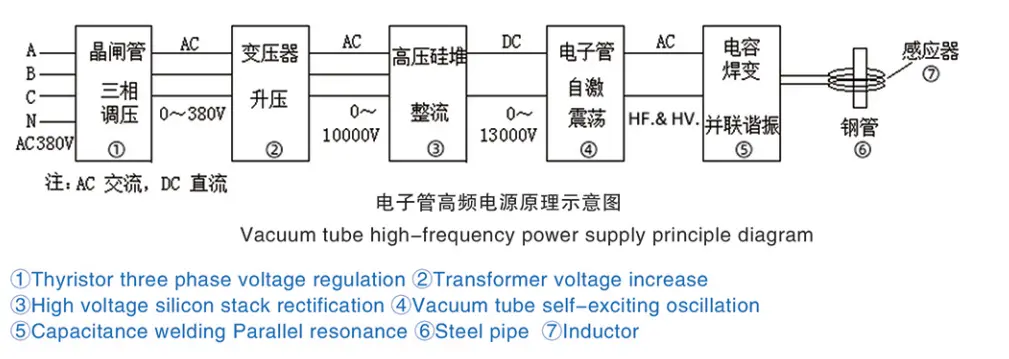

AC industri biasa (wayar tiga fasa empat 380V/50HZ di China) ditukar kepada AC boleh laras antara 0 hingga 380V (frekuensi tidak berubah) melalui pengatur voltan AC thyristor, dan kemudian ditingkatkan sehingga hampir 10000V voltan tinggi (frekuensi tidak berubah) oleh litar tegak voltan tinggi, dan kemudiannya dilaraskan voltan tinggi voltan tinggi. DC, dan kemudian diayunkan oleh tiub vakum kepada arus HF dan HV, dan kemudian melalui resonans selari LC untuk menguatkan arus berayun, dan selepas bekalan pengurangan voltan kepada induktor yang digunakan untuk pemanasan paip keluli dan bahan kerja lain dll.

Tujuan peraturan voltan AC adalah untuk melaraskan kuasa input dan output untuk memenuhi keperluan kerja, dan apabila melaraskan voltan juga perlu membuat voltan stabil untuk memastikan kestabilan kuasa output peralatan di bawah keadaan operasi tertentu.

Oleh kerana penggunaan tiub vakum (komponen arus kecil voltan tinggi), voltan mesti ditingkatkan atau tidak dapat mengeluarkan kuasa yang besar, tetapi pada masa yang sama, untuk menyesuaikan diri dengan impedans kecil induktor, adalah perlu untuk mengurangkan lagi voltan.

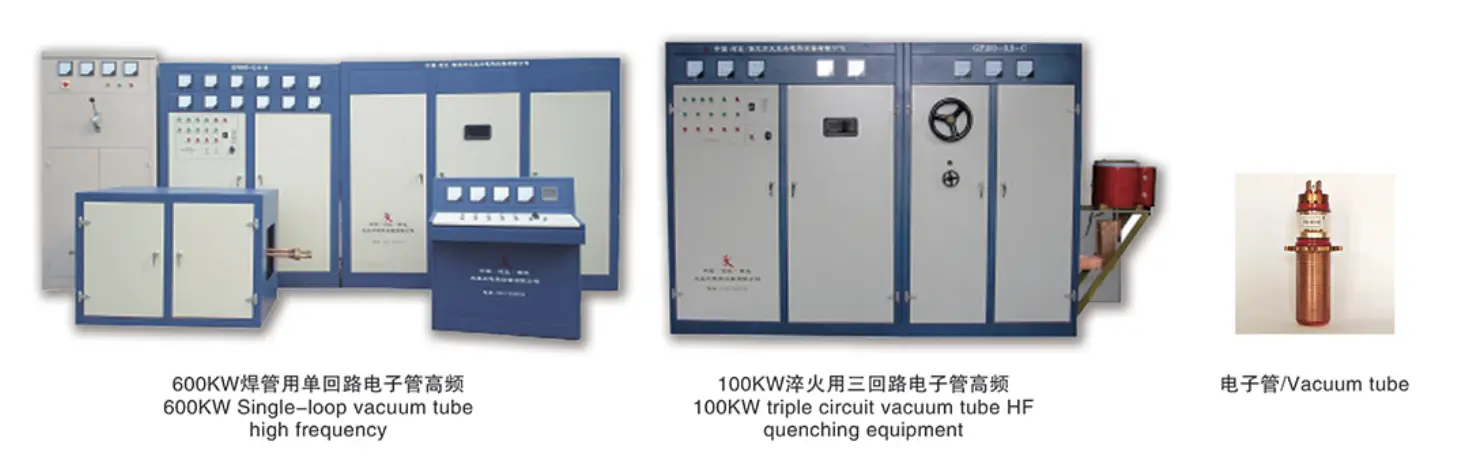

Foto di bawah adalah tiub vakum gelung tunggal frekuensi tinggi 600KW dan peralatan pelindapkejutan HF tiub vakum litar tiga 100KW.

Dalam industri kimpalan paip, masih terdapat sebilangan kecil tiub vakum frekuensi tinggi, manakala dalam bidang seperti pelindapkejutan dan pematerian, tiub vakum frekuensi tinggi masih digunakan secara meluas.
