Dalaman Pengubah Kering Pengimpal Keadaan Pepejal Frekuensi Tinggi

TENYES Inside Dry Transformer Solid State High Frequency Welder ini direka khas untuk kimpalan paip jahitan lurus.

Ia menggunakan komponen kuasa tinggi AS IR IRFP460 MOSFET dan diod pemulihan pantas Syarikat IXYS Jerman DSEI60-06A. Kapasitor kuasa tinggi C dan gegelung induktor L menyusun litar resonans voltan atas selari mod semasa, yang tidak memerlukan pengubah output. Oleh itu, ia bukan sahaja meningkatkan kecekapan, tetapi juga meningkatkan kebolehpercayaan pengimpal.

TENYES SCR Di Dalam Pengubah Kering Pepejal Keadaan Pengimpal Frekuensi Tinggi Pengenalan

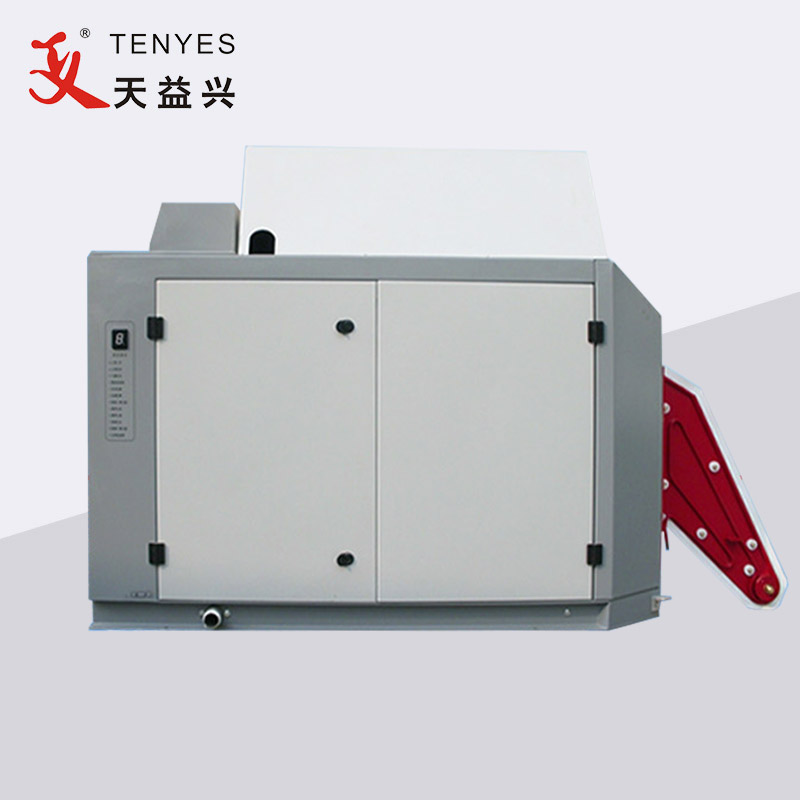

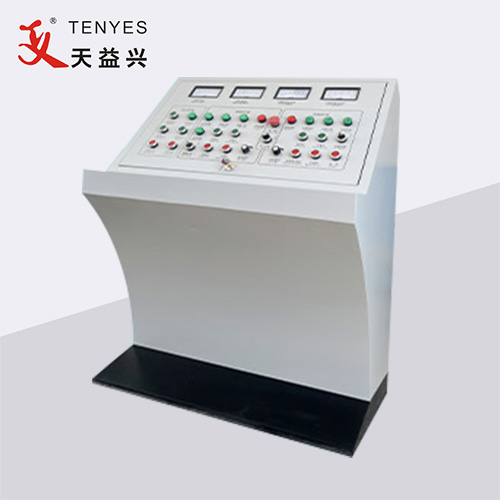

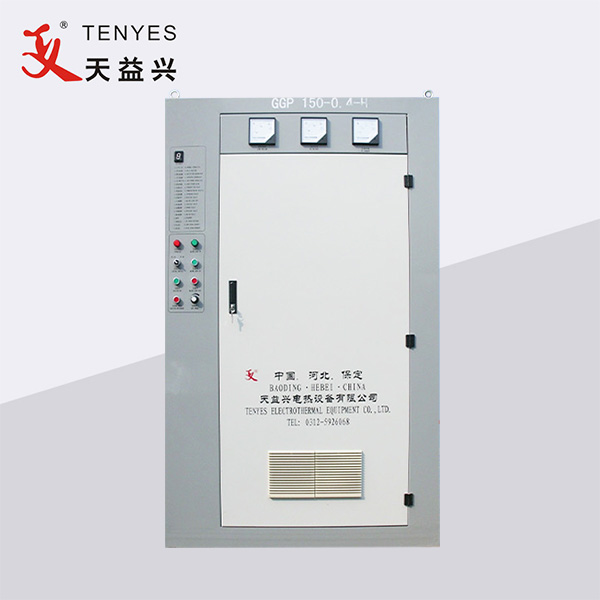

TENYES SCR Inside Dry Transformer Solid State High Frequency Welder ini adalah pengimpal paip yang paling stabil, dan pengimpal ini dengan waranti 1 tahun. TENYES SCR Inside Dry Transformer Solid State High Frequency Welder terdiri terutamanya daripada kabinet pembetulan, kabinet penyongsang (termasuk penghawa dingin), konsol, sistem penyejukan dan pengubah injak turun. Kami mengamalkan teknologi pembetulan SCR tradisi. Kami boleh mengeluarkan SCR Inside Dry Transformer Solid State High Frequency Welder daripada 50KW hingga 1200KW.

TENYES SCR Di Dalam Pengubah Kering Parameter Pengimpal Keadaan Pepejal Frekuensi Tinggi (Spesifikasi)

TENYES SCR Dalaman Kering Transformer Keadaan Pepejal Ciri Pengimpal Frekuensi Tinggi Dan Aplikasi

Pengimpal Skop penggunaan SCR Di Dalam Pengubah Kering Pengimpal Keadaan Pepejal Frekuensi Tinggi:

Ia digunakan terutamanya untuk mengimpal pelbagai jenis paip keluli membujur seperti keluli karbon rendah, keluli kekuatan tinggi, keluli aloi, dll.

Ciri-ciri Jurukimpal Frekuensi Tinggi Keadaan Pepejal Dalaman Kering SCR:

1. Tiada voltan tinggi, selamat, boleh dipercayai dan cekap.

2. Komponen utama adalah produk jenama terkenal antarabangsa, seperti: IR, IXYS dan Siemens, dll.

3. Litar kawalan maklum balas berganda voltan dan arus, peraturan stabil, ketepatan tinggi, gangguan kecil.

4. Julat kuasa boleh laras tanpa langkah dari 0-100%, dengan sistem perlindungan lebihan voltan, arus lebih dan lain-lain kerosakan.

5. Paparan status kerja adalah digital, operasinya mudah, dan penyelenggaraannya mudah.

6. Kualiti kimpalan adalah baik, dan lebar dan haba kimpalan adalah seragam.

TENYES SCR Di Dalam Pengubah Kering Pepejal Keadaan Frekuensi Tinggi Butiran Pengimpal

Prinsip asas SCR Inside Dry Transformer Solid State High Frequency Welder: selepas arus ulang-alik tiga fasa biasa diturunkan oleh pengubah, ia memasuki kabinet penerus dan menjadi arus terus boleh laras secara berterusan selepas pembetulan, peraturan voltan dan pautan penapisan ; Ia kemudian memasuki jambatan penyongsang (komponen kuasa utama menggunakan transistor berkuasa tinggi MOSFET) dan bertukar kepada arus frekuensi tinggi, yang boleh digunakan untuk pemanasan aruhan dengan membekalkan palung beban. Unit kuasa palung penyongsang menggunakan struktur modular, setiap pasangan unit kuasa boleh mengeluarkan lebih daripada 50KW, dan bilangan unit kuasa yang digunakan adalah berbeza bergantung pada kuasa peralatan. Palung adalah dalam bentuk resonans campuran selari siri, tiada voltan tinggi, dan tiada pengubah keluaran.
