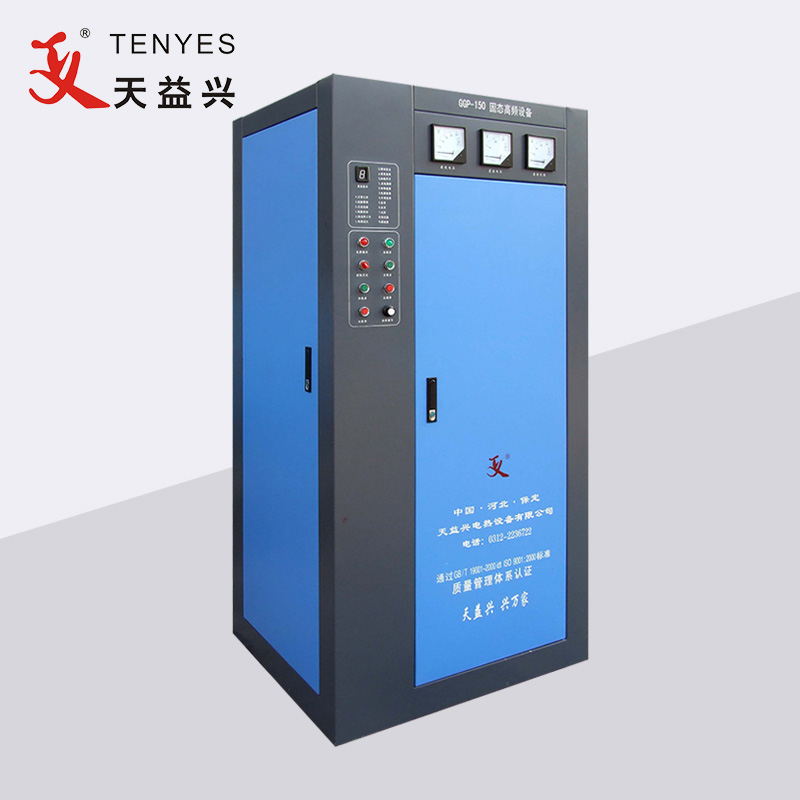

Mesin Kimpalan Paip Frekuensi Tinggi 150KW

Mesin Kimpalan Paip Frekuensi Tinggi 150KW eksport ke Ethiopia

Mesin Kimpalan Paip Frekuensi Tinggi 150KW eksport Kemboja

Parameter Teknikal Mesin Kimpalan Paip Frekuensi Tinggi 150KW

Kuasa Output Berkadar: 150kW

Mod kimpalan: jenis aruhan

Voltan DC terkadar: 240V

Nilai arus DC: 750A

Kekerapan dinilai: 400KHZ

Keseluruhan kecekapan: η≥85%

Voltan bekalan kuasa: 3 fasa 380V/50Hz (peralatan boleh berfungsi pada voltan 380V±5%)

Kapasiti pengagihan kuasa: ≥200kVA

Faktor kuasa: ≥0.85

Kabel bekalan kuasa: setiap fasa kabel tembaga bersalut plastik ≥150mm², wayar tanah≥75mm²

Kabinet keluaran penyongsang

Menyediakan bekalan kuasa frekuensi tinggi kimpalan tiub keluli/paip, IRFP460 dan diod pemulihan pantas(FRD) DSEI60-06P perbadanan IR Amerika dan syarikat Jerman IXYS digunakan untuk membentuk penukar elektrik sebagai peranti kuasa utama. Kuasa keluaran modul kuasa satu lapisan adalah lebih daripada 50KW, Mesin Kimpalan Paip Frekuensi Tinggi 150KW menggunakan modul kuasa 3 lapisan (berbeza dengan 150KW) selari dengan keseluruhan mesin. Frekuensi kerja berkadar ialah 350 KHz. Kuasa keluaran maksimum keseluruhan mesin boleh melebihi 150 KW. Modul kuasa yang sama mempunyai kebolehtukaran.

Litar kawalan menggunakan mikrokomputer sebagai teras dan mengkonfigurasi peranti persisian lain. Semua komponen kawalan disepadukan dalam dua papan (satu adalah penerus dan satu lagi adalah penyongsang). Atas dasar memberikan permainan penuh fungsi besar perisian dan perkakasan komputer, pelarasan terbaik penerus dan penyongsang, dan dibandingkan dengan peralatan tiub vakum frekuensi tinggi asal, ia mempunyai kelebihan berikut:

Kualiti paip yang dikimpal adalah baik: Perbandingan menunjukkan bahawa lebar dan pemanasan sambungan dikimpal adalah sekata dan terdapat sedikit burr kimpalan.

Penjimatan tenaga: Ujian menunjukkan bahawa peranti ini menjimatkan tenaga elektrik lebih 30% berbanding peranti tiub vakum lain dengan spesifikasi yang sama dalam keadaan operasi yang sama.

Penjimatan air: Oleh kerana pelesapan yang rendah, ia tidak memerlukan terlalu banyak air, jadi penggunaan air adalah lebih 50% kurang daripada tiub elektron dengan spesifikasi yang sama.

Isipadu kecil, ringan: Disebabkan oleh fakta bahawa peranti kuasa utama (MOSFET, kapasitans, dll.) semuanya kecil, dan tiada peranti seperti pengatur voltan filamen, gegelung dipadankan, tangki grid, pengubah kimpalan, dll. Dalam Selain itu, ia mempunyai voltan kerja yang rendah dan ketumpatan pembungkusan yang tinggi, dan jumlah keseluruhannya adalah lebih 50% lebih kecil daripada peralatan tiub lain dengan spesifikasi yang sama.

Operasi mudah: Ia tersedia serta-merta apabila ia dibuka, dan ia boleh berhenti serta-merta. Tidak perlu memanaskannya terlebih dahulu dalam tiub elektron dan juga tidak perlu meneruskan penyejukan selepas berhenti.

Pengendalian selamat: Tiub elektron kepunyaan peranti voltan tinggi. Terdapat sepuluh ribu volt tekanan tinggi apabila ia berfungsi. Walau bagaimanapun, MOSFET ialah peranti voltan rendah dan berfungsi dalam mod resonans selari (tidak seperti beberapa resonans siri pengeluar), yang voltan tertingginya hanya beberapa ratus volt, dan secara amnya tidak boleh menyebabkan kecederaan diri.

penyelenggaraan yang mudah: paparan kegagalan yang jelas.

Model di atas boleh digunakan 150KW, frekuensi 400KHZ keadaan pepejal frekuensi tinggi.
